增粘母料對(duì)吹塑成型和流延成型均適用。與其一起使用的樹(shù)脂不能含有任爽滑劑或開(kāi)口劑，因?yàn)榇酥鷦┯绊懺稣硠┑恼Ｎ龀?，并破壞薄膜粘性。薄膜粘性在收卷過(guò)程中便大部分表現(xiàn)出來(lái)，但更大效果所需要滲出時(shí)間是24-72小時(shí)。和儲(chǔ)存溫度有關(guān)系，溫度高時(shí)析出快，溫度低時(shí)析出慢。

  對(duì)于單層吹塑薄膜，需要在lldpe（或混合樹(shù)脂）中添加2~6%（重量比）的增粘母料。對(duì)于單層流延膜，需要添加約1~4%的增粘母料。在多層薄膜生產(chǎn)線上，增粘母料通常只加在表層上，添加率取決于哪一層使用，且厚度為多少。增粘母料添加量和季節(jié)及所用原料有很大關(guān)系，夏季少加，冬季適當(dāng)多加，國(guó)產(chǎn)料因分子量范圍寬性質(zhì)相對(duì)不穩(wěn)定適當(dāng)多加，而進(jìn)口料適當(dāng)少加。

  此增粘母料用量少，成本低，易連續(xù)生產(chǎn)，膜收卷好，端面整齊，黏度高，粘層均勻，能增強(qiáng)膜強(qiáng)度，透明度。環(huán)境整潔。添加的增粘母料與lldpe樹(shù)脂只是簡(jiǎn)單均勻共混，特別適合管道輸送原料工業(yè)化生產(chǎn)和個(gè)體機(jī)臺(tái)連續(xù)批量生產(chǎn)。

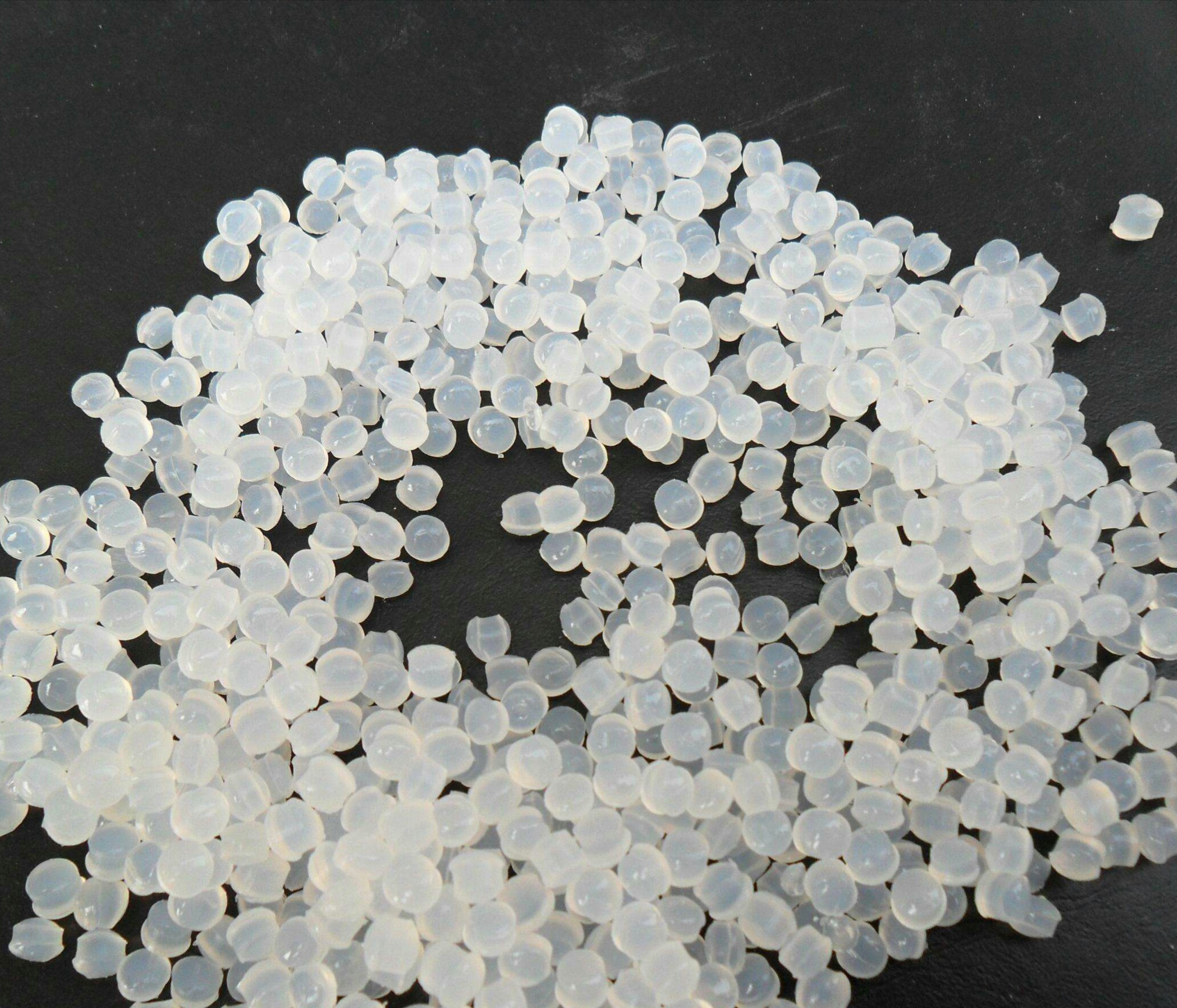

  本品是一種以進(jìn)口線性低密度聚乙烯為載體，含有60%進(jìn)口高分子增粘劑的增粘母料，用于制作lldpe和lepe自粘膜，如拉伸纏繞膜，保鮮膜及牧草膜等，密度為0.91g/cm3外觀為易流動(dòng)的白色半透明粒狀。具有良好的搭接粘性和剝離粘性，產(chǎn)品質(zhì)量穩(wěn)定，使用效果良好。
